LM-04低本底αβ測量儀

LM-04低本底αβ測量儀是一種測量低水平α、β放射性強度的四路樣品分析測量的精密儀器?？捎糜谒?、土壤、建材、礦石、氣溶膠、食品等的總α、總β放射性測量; 適用于輻射防護、環境保護部門、醫療、生物、農業、科研院所和高等院校等進行的低水平α/β放射性強度測量。優于半導體、閃爍體為探頭的同類低本底測量儀，尤其在對水中放射性α、β活度測量與分析效果特別好，該儀器即是普通土壤樣品測量儀，也是專業就水中放射性α/β測量，如牛奶、飲料等等的檢測，核電周圍環境水的檢測等，是放射性分析實驗室裝備夫人必要檢測設備。

1.有2種型號規格：

   LM-02 雙路低本底α/β測量儀 ，LM-04 四路低本底α/β測量儀

   性能穩定、設計緊湊，使用操作方便。以大面積薄窗流氣式正比計數管為探測器（?60mm），用專門設計的屏蔽計數管與測量計數管進行反符合，以降低周圍環境放射性對測量的干擾。用精選“老鉛”作成厚鉛室屏蔽外來輻射。因此，該儀器檢測靈敏度高、本底低。能量響應好，對14C低能β射線的探測效率≥40%。

采用計算機數控操作，不外設開關旋鈕。通過程序控制可以自行檢測計數管的坪特性，設定計數管的工作點，自行檢測儀器本底計數率，并在對樣品的檢測時自行扣除本底計數，對結果進行修正。結合使用標準源，可以自行校準儀器的探測效率。自動處理檢測結果。可以直接得到被測樣品的放射性比活度Bq/L或Bq/Kg等。

主要性能指標：

2.1本底計數率

α≤0.0017cm-2min-1

β≤0.0354 cm-2min-1

2.2 探測效率

活性區：?30mm

α源： 241Am ≥ 80%±2

β源： 90Sr-90Y ≥ 50%±2

2.3 影響量

α對β< 1% 210Po源

β對α< 0.1% 90Sr-90Y源

2.4 電源：220VAC50Hz 功耗≤250VA

2.5 環境溫度：0-45°C 相對濕度≤90%。

2.6 體積： 主機 560×475×270 mm

2.7 整機重量：  ≤ 600Kg（含鉛室）

3.系統簡介：

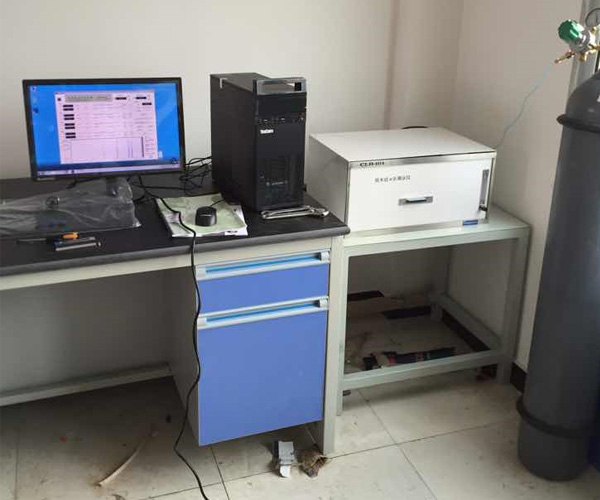

本儀器由檢測儀主機和專用計算機構成，另外還需要一套專用的氣源。檢測儀主機是本儀器的核心部分。它包括雙導軌抽屜式樣品托架、測量計數管、屏蔽計數管、鉛屏蔽室和核電子學單元等五部分。

專用計算機，內插專用接口板。

專用氣源包括氣瓶、減壓閥、穩壓閥、穩流閥以及管道。

3.1 采用導軌抽屜式樣品托架

包括樣品盤、盤托架、導軌等。其選用材料全部是低本底材料。設計、加工精細，使用方便。樣品互換性好，只要把樣品盤放入托架的圓孔內，把托架推到測量位置，便完成了樣品的 定位。測量完畢后拉出托架，換上載有新樣品的樣品盤，便可重新進行檢測。

3.2 測量計數管

測量計數管為圓餅狀薄窗流氣式正比計數管，它是核輻射傳感器（探測器），能將不可直接測量的輻射信息轉化為可以直接測量的電脈沖信號。因其輸出脈沖信號的幅度與入射粒子的能量成正比，而曰“正比”計數管。計數管的窗材料為鍍Al Mylar薄膜。窗口有效直徑ф60mm,薄窗厚約2μm,薄窗便于α、β等穿透能力弱的粒子進入計數管。

樣品托架推到測量位置后，樣品盤的中心（即待測樣品的中心）正好對著計數管的窗口中心。窗薄、樣品窗口距離近、測量立體角大，保證了樣品測量的高效率。

3.3 屏蔽計數管

屏蔽計數管也是一只流氣式正比計數管。它包圍在測量計數管的四周和上部。本底輻射（包括宇宙射線和周圍環境的γ射線）將會同時在兩個計數管上產生脈沖，經反符合后不產生計數。

3.4 核電子學單元 （關鍵技術）

電子線路包括脈沖放大器、脈沖甄別器、脈沖的成型與延遲、高壓電源、α/β脈沖計數器和反符合計數器。在線路設計上采用高集成度的表面安裝技術，使主機的體積重量大大減小，可靠性響應提高。它能將屏蔽計數管的計數、測量計數管的α計數和β計數分別處理后送入與之相連的計算機。為降低本底計數，采用反符合方法。凡是外界本底輻射同時在兩個計數管上產生的脈沖，經過反符合單元將被消除，不會在β道產生輸出計數。g-射線在測量計數管上產生的脈沖幅度很低，因而也不會在a-道產生計數。a-粒子與b-粒子的能量差別很大，在測量計數管上產生的脈沖高度差別也很大，經過脈沖甄別，理論上可以完全區分a-粒子與b-粒子。經過a與b反符合可以扣除a-粒子對b-道產生的脈沖。但是由于空氣、計數管窗口和源本身的吸收和散射，使得a-粒子產生能量損失，以致部分a-粒子在β-道產生計數。a-粒子與b-粒子的的串道將通過軟件進行校正。

3.5 鉛屏蔽室

屏蔽室由低放射性水平的老鉛制成，平均厚度大于10cm。其中心部位是由計數管和樣品托架構成的測量室。

3.6 專用計算機 專用計算機中插有數字I/O接口和ADC接口。通過電纜與核電子學單元連接。系統在Windows98平臺上開發了控制和數據處理軟件。運行參數設置，技術數據采集與處理、高壓控制都通過計算機進行操作。斷電時可保存前幾時間段測得的數據，還可以進行樣品種類選擇、測量次數選擇和測量時間選擇。

4．氣路安裝： 計數管采用Ar-CH 混合氣（P10氣），P10氣中Ar：CH4=9：1（體積比），P10氣正常流量為50mL/min, 不超過100mL/min.
